BIOLUX HCL DOWNLIGHT ZIGBEE GEN 2

BIOLUX HCL DL DN150 S 20W TW ZB

GTIN: 4058075724600 Vouwdoos / 1 Alle pakketten weergeven
Download data sheet
5 jaar garantie
Snelle lichtberekening
De snelle manier om verlichtingsprojecten te plannen

PRODUCTGEGEVENS

Productvoordelen

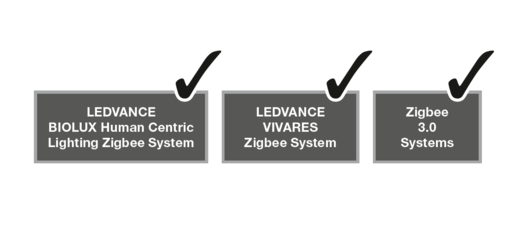

  • Armatuur geschikt voor VIVARES ZIGBEE, BIOLUX HCL en Zigbee 3.0 lichtmanagement
  • Individueel Tunable White of HCL licht via compatibele Zigbee 3.0 apparaten
  • CRI 90 ondersteunt verhoogd welzijn bij HCL-toepassingen
  • 7 jaar systeemgarantie bij gebruik in een BIOLUX HCL of VIVARES ZIGBEE systeem
  • Compatibel met VIVARES CLOUD SERVICE voor energiemonitoring
  • Externe Zigbee-driver voor uitgebreide flexibiliteit en eenvoudige installatie
  • Lage verblinding (UGR ≤ 19)
Toepassingsgebieden
  • Directe vervanging voor armaturen met compact fluorescentielampen
  • Kantoren, vergaderruimtes
  • Kinderdagverblijven en bejaardentehuizen
  • Ontvangstruimtes, foyers en gangen
Productkenmerken
  • IoT-ready armatuur met Zigbee 3.0 technologie
  • Materiaal behuizing: aluminium spiegelreflector

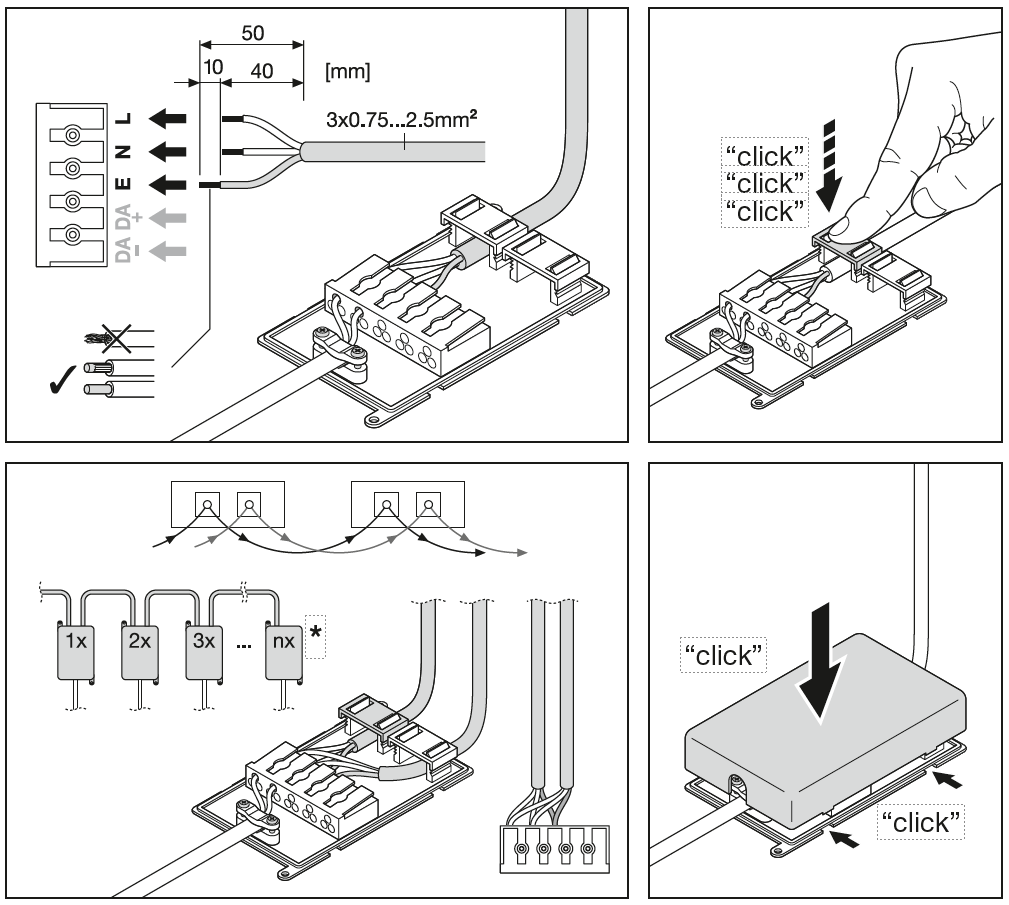

  • Aansluitdoos met push-wire terminal voor gereedschapvrije aansluiting
  • Doorvoerbedrading mogelijk
  • Instelbare kleurtemperatuur via Tunable White: 2.700…6.500K
  • Zeer hoge kleurweergave-index Ra: > 90
Technische uitrusting
  • Connector box met 5-polige aansluiting inbegrepen
  • Extern voorschakelapparaat inbegrepen
  • LEDVANCE BIOLUX app alleen nodig voor de inbedrijfstelling van het BIOLUX HCL systeem (beschikbaar voor Android en iOS)
  • LEDVANCE VIVARES app voor projectplanning en alleen vereist voor de inbedrijfstelling van het VIVARES ZIGBEE systeem (beschikbaar voor Android en iOS)
Wettelijk advies
  • Het gebruik van de LEDVANCE BIOLUX- / VIVARES-app is uitsluitend onderworpen aan de gebruiksvoorwaarden van de LEDVANCE BIOLUX- / VIVARES-app, die tijdens de installatie van de app getoond worden en in de app beschikbaar zijn
Veiligheidsadvies
  • Belangrijke gebruiksaanwijzing en juridische disclaimer: Dit product is bedoeld om te functioneren als onderdeel van een BIOLUX HCL systeem (BIOLUX HCL- of VIVARES ZIGBEE stuureenheid in combinatie met BIOLUX HCL armatu(u)r(en) / BIOLUX HCL LED strips inclusief ingebouwde of meegeleverde firmware/software). LEDVANCE GmbH aanvaardt geen verantwoordelijkheid, aansprakelijkheid, garantie of garantie voor de werking van het product in combinatie met producten van derden of andere producten die geen BIOLUX HCL- / VIVARES ZIGBEE systeemproducten zijn.
Referenties / Links
ELEKTRISCHE GEGEVENS
Nominale vermogen 20,00 W
Nominale spanning 220…240 V
Netfrequentie 50…60 Hz
Nominale stroom 95,000 mA
Inschakelstroom 7.84 A
Inschakelstroomtijd Th50 91 µs

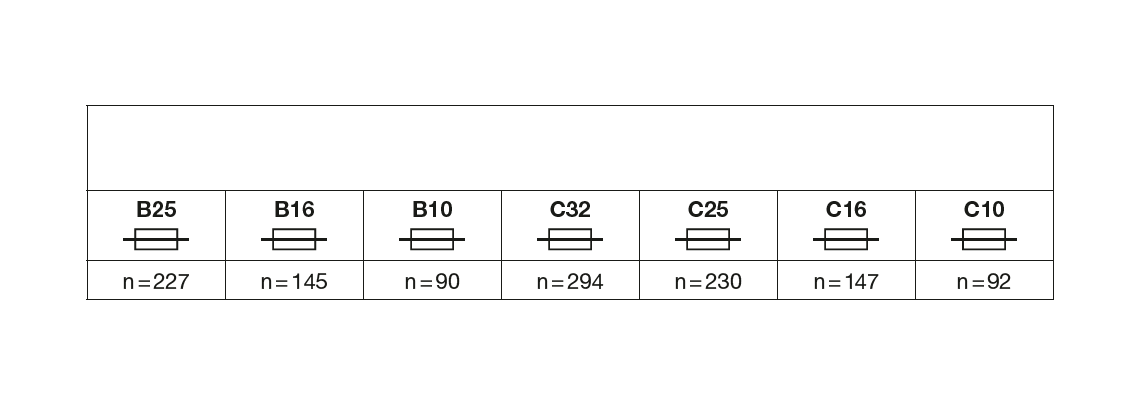

Max. armaturen op stroomonderbreke B16 A 145
Max. aantal armaturen per leidingbeveiligingsschakelaar C10 92
Max. aantal armaturen per leidingbeveiligingsschakelaar C16 147
Arbeidsfactor λ > 0,90
Totale harmonische vervorming < 20 %
Veiligheidsklasse II
Bedrijfsmodus External LED driver
Fotometrische gegevens
Lichtstroom 2100 lm
Lichtstroom efficiëntie 105 lm/W
Kleurtemperatuur 2700…6500 K
Referentieregelaar instelling van ingebouwde lichtbron (Kelvin) 4000 K
Lichtkleur Tunable White
Kleurweergave-index Ra ≥90
Standaardafwijking van kleurproeven ≤3 sdcm
Lichtsterkte -
Flikkervrij Ja
Flikkerwaarde Pst LM ≤1
Stroboscoopeffect waarde SVM ≤ 0.4
Fotobiologische veiligheidsgroep EN62778 RG1
Stralingshoek 60 °
UGR longitudinal ≤ 19
AFMETINGEN & GEWICHT
Diameter 175,00 mm
Hoogte 99,00 mm
Product gewicht 570,00 g
MATERIALEN & KLEUREN
Kleur van het product Wit
Kleur behuizing Wit
Body materiaal Aluminum
Materiaal afdekking Polycarbonate (PC)
Materiaal van lichtuitstralend oppervlak Polycarbonaat (pc)
Glow Wire Test volgens IEC 60695-2-12 650 °C
Kwikgehalte 0.0 mg
TOEPASSING & MONTAGE
Omgevingstemperatuur bereik -20…+40 °C
Opslagtemperatuur -20…+80 °C
Type aansluiting Terminal, 3-polig (L, N, PE)
Type bescherming IP20
Beschermklasse IK ( Schok bestendi [PIM] IK03
Dimbaar Ja
Type of dimming [GMS] ZIGBEE
Dimbereik 1…100 %
Montagetype Recessed
Montagelocatie Plafond
Toepassingsomgeving Indoor
Diameter inbouw opening 160 mm
Inbouwdiepte 125 mm
Instelbaar Nee
Met lichtbron Ja
Vervangbare lichtbron Nee
Levensduur
Levensduur L70/B50 @ 25 °C 50000 h 1)
Levensduur L80/B10 @ 25 °C 40000 h 1)
Levensduur L90/B10 @ 25 °C 25000 h
Aantal schakelcycli 50000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
VOORSCHAKELAPPARATUUR
Uitgangsstroom: 550 mA
E-VSA - Uitgangsrimpelstroom < 20 %
E-VSA - Lengte 160 mm
E-VSA - Breedte 70 mm
ECG - Hoogte 33 mm
CERTIFICATEN & NORMEN
Normen CE, CB, UKCA, EAC
Gelimiteerde oppervlaktetemperatuur Nee
Balschot veilig Nee
Vervangbare LED module Niet vervangbaar
AANVULLENDE PRODUCTGEGEVENS
Toegevoegde functie VIVARES, BIOLUX
PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN
Minimumpercentage gerecycled materiaal in verpakking 80 % 1)
Minimumpercentage gerecycled materiaal in het product 0 % 1)
Recyclebaarheid van het product Meestal recyclebaar product 1)
Recyclebaarheid van de verpakking Meestal recyclebare verpakking 1)
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1% Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1% Ja
Lijst van zeer zorgwekkende stoffen in concentraties van meer dan 0,1% in massapercentage Lead (7439-92-1)
1) Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)
Productcode Verpakkingseenheid (stuks per verpakking) Afmetingen (lengte x breedte x hoogte) Brutogewicht Volume
4058075724600 Vouwdoos
1		 190 mm x 190 mm x 143 mm 776.00 g 5.16 dm³
4058075724617 Verzenddoos
4		 398 mm x 208 mm x 312 mm 3513.00 g 25.83 dm³
Productafbeelding Productnaam Productmerk Productcomponenttype GTIN
MANUAL CONTROL UNIT SELECT DIRECT 100-240 TW RGB ZB LEDVANCE Lichtregeling 4099854476334
SENSOR DIRECT LS-PD-7 IR CI ZB LEDVANCE Lichtregeling 4099854476358
VIVARES ZB CONTROL LEDVANCE Lichtregeling 4058075427488
VIVARES ZB L/O SENS 220-240 LEDVANCE Lichtregeling 4058075446182
VIVARES ZB O SENS 220-240 LEDVANCE Lichtregeling 4058075544222
VIVARES ZB COUPLER LEDVANCE Lichtregeling 4058075463806
Gebruiksaanwijzing / veiligheidsinstructies
BIOLUX HCL CONTROL UNIT
PDF (3.39 MB)
Gebruiksaanwijzing / veiligheidsinstructies
BIOLUX HCL DL DN150 S 20W TW ZB
PDF (3.52 MB)
Juridische informatie
BIOLUX HCL
PDF (2.11 MB)
Juridische informatie
BIOLUX HCL DL DN150 S 20W TW ZB
PDF (2.19 MB)
Juridische informatie
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Juridische informatie
Safety Insert G11215256
PDF (339.21 KB)
Conformiteitsverklaringen
CE_BIOLUX HCL DL
PDF (299.26 KB)
EU Data Act
SMART ZigBee Lamps and Luminaires
PDF (456.29 KB)
Productafbeelding: witte achtergrond, diagonaal
BIOLUX HCL DL DN150 ZB 20W TW
JPG (1.71 MB)
Productlijntekening met letters
BIOLUX HCL DL DN150 ZB 20W TW
SVG (15.35 KB)

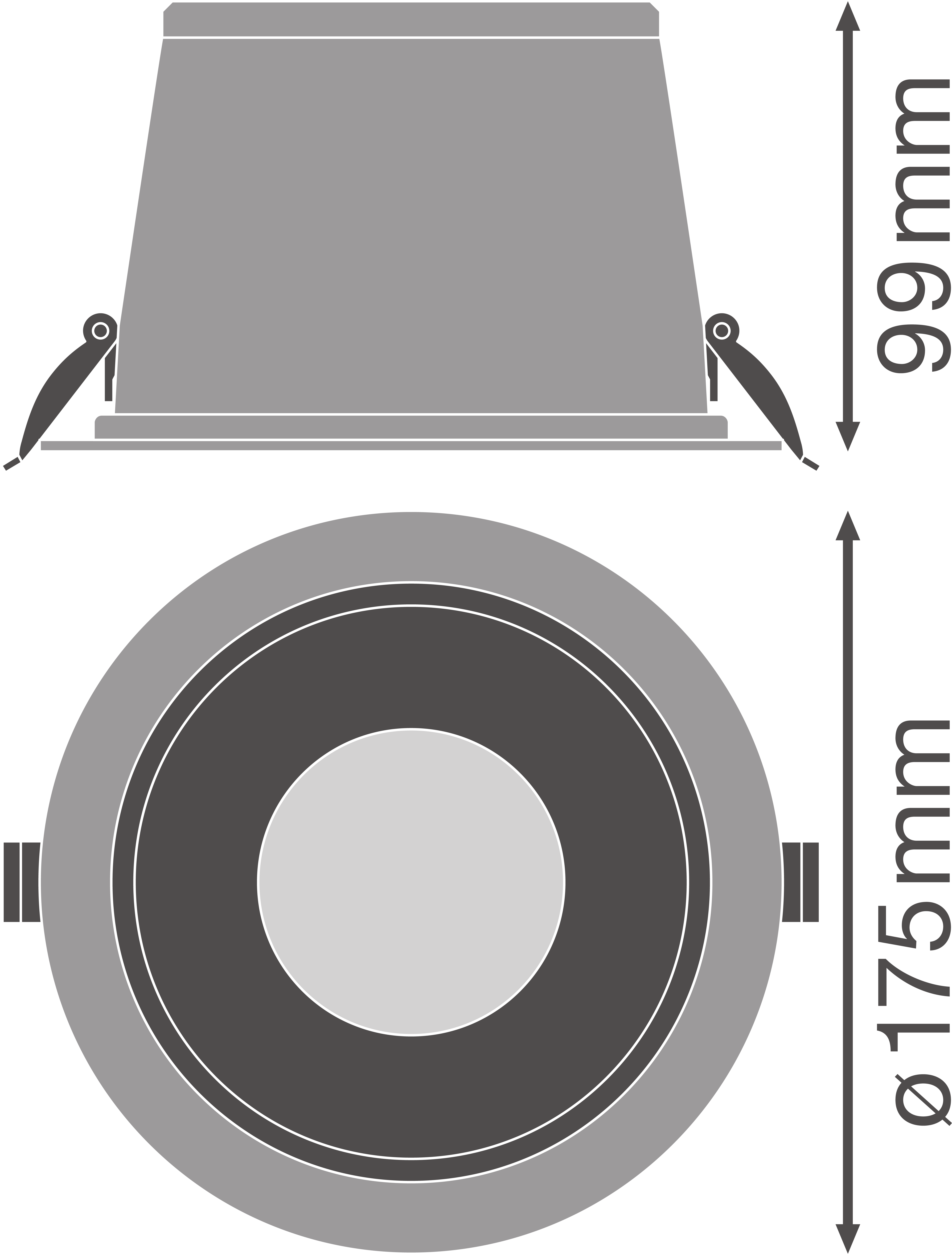

Productlijntekening met cijfers
BIOLUX HCL DL DN150 S 21W TW DALI
PNG (700.87 KB)
Productlijntekening - technisch
BIOLUX HCL DL DN150 ZB 20W TW
SVG (13.3 KB)
Catalogusinfo 1
BIOLUX HCL DL DN150 S 20W TW ZB
PNG (182.88 KB)
Catalogusinfo 2
BIOLUX HCL DL DN150 S 20W TW ZB
PNG (9.25 KB)
Catalogusinfo 3
BIOLUX HCL DL DN150 S 20W TW ZB
PNG (22.76 KB)
IES-bestand (IES)
BIOLUX HCL DL DN150 S 20W TW ZB
IES (4.24 KB)
LDT-bestand (Eulumdat)
BIOLUX HCL DL DN150 S 20W TW ZB
LDT (4.75 KB)
ULD-bestand (DIALux)
BIOLUX HCL DL DN150 S 20W TW ZB
ULD (500.22 KB)
ROLF-bestand (RELUX)
BIOLUX HCL DL GEN 2 DN150 S 20W TW ZB
ROLF (567.67 KB)

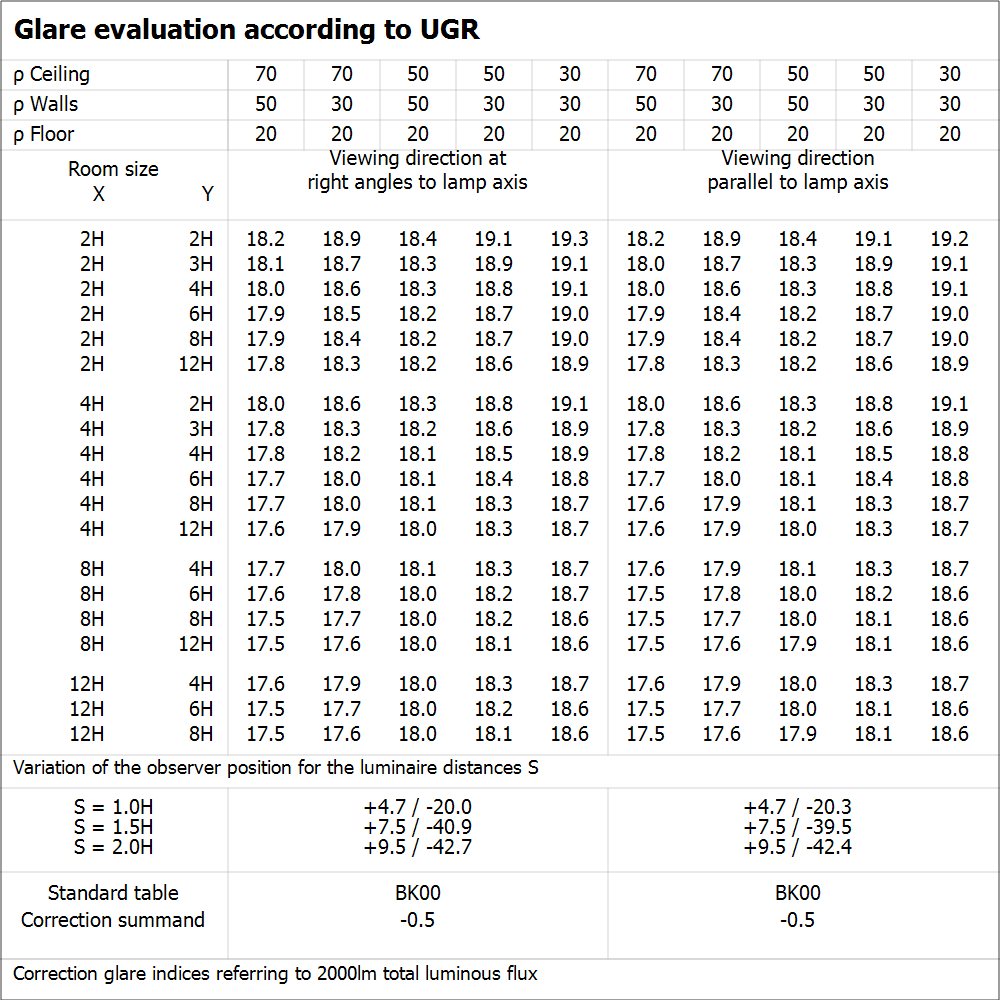

UGR-bestand (UGR-tabel)
BIOLUX HCL DL DN150 S 20W TW ZB
PNG (57.23 KB)
Lichtverdelingscurve type kegel
BIOLUX HCL DL DN150 S 20W TW ZB
SVG (16.78 KB)
Lichtverdelingscurve type polair
BIOLUX HCL DL DN150 S 20W TW ZB
SVG (17.62 KB)
BIM Revit 3D
BIOLUX HCL DL G2
ZIP (578.99 KB)
CAD STEP 3D
HCL DL
STEP (152.4 KB)
Toepassingsafbeeldingen
Empty office conference room ret
JPG (15.37 MB)
Toepassingsafbeeldingen
Case Study Office BIOLUX HCL-System
JPG (10.19 MB)
Toepassingsafbeeldingen
Case Study Office HCL-System
JPG (9.84 MB)
Toepassingsafbeeldingen
Case Study Office BIOLUX HCL-System
JPG (9.85 MB)
Toepassingsafbeeldingen
Single Office illumination
JPG (9.61 MB)
Toepassingsafbeeldingen
Case Study - BIOLUX HCL at LEDVANCE Office Garching
JPG (113.36 MB)
Toepassingsafbeeldingen
Case Study - BIOLUX HCL at LEDVANCE Office Garching
JPG (16.6 MB)
Toepassingsafbeeldingen
Case Study - BIOLUX HCL at LEDVANCE Office Garching
JPG (179.65 MB)
Toepassingsafbeeldingen
Case Study - BIOLUX HCL at LEDVANCE Office Garching
JPG (17.36 MB)
Toepassingsafbeeldingen
Case Study - BIOLUX HCL at LEDVANCE Office Garching
JPG (16.6 MB)
Toepassingsafbeeldingen
Case Study - BIOLUX HCL at LEDVANCE Office Garching
JPG (18.38 MB)
Toepassingsafbeeldingen
Case Study - BIOLUX HCL at LEDVANCE Office Garching
JPG (30.93 MB)
Toepassingsafbeeldingen
Hospitality Case Study - Future Office Hub Garching 2022 RET
JPG (25.87 MB)
Toepassingsafbeeldingen
LEDVANCE-TPPS Office of the future – Single Office Biolux HCL Panels and Downlights 2022-03
TIF (40.94 MB)
Toepassingsafbeeldingen
Office Case Study - Meyer Installationen GmbH Sittensen, Germany
TIF (130.23 MB)
Toepassingsafbeeldingen
Office Case Study - Meyer Installationen GmbH Sittensen, Germany
TIF (134.31 MB)
Toepassingsafbeeldingen
Office Case Study - Meyer Installationen GmbH Sittensen, Germany
TIF (134.34 MB)
Toepassingsafbeeldingen
Office Case Study - Meyer Installationen GmbH Sittensen, Germany
TIF (134.31 MB)
Toepassingsafbeeldingen
Case Study - BIOLUX HCL at LEDVANCE Office Garching
JPG (22.23 MB)
Toepassingsafbeeldingen
Case Study - BIOLUX HCL at LEDVANCE Office Garching
JPG (33.42 MB)
Toepassingsafbeeldingen
Case Study - BIOLUX HCL at LEDVANCE Office Garching
JPG (36.28 MB)
Toepassingsafbeeldingen
Case Study - BIOLUX System at THW Kiel
JPG (472.71 KB)
Toepassingsafbeeldingen
Case Study - BIOLUX System at THW Kiel
JPG (428.49 KB)
Toepassingsafbeeldingen
Case Study - BIOLUX System at THW Kiel
JPG (421.25 KB)
Toepassingsafbeeldingen
Case Study - BIOLUX System at THW Kiel
JPG (519.85 KB)
Toepassingsafbeeldingen
Case Study - BIOLUX System at THW Kiel
JPG (564.18 KB)
Toepassingsafbeeldingen
Case Study - BIOLUX System at THW Kiel
JPG (582.77 KB)
Toepassingsafbeeldingen

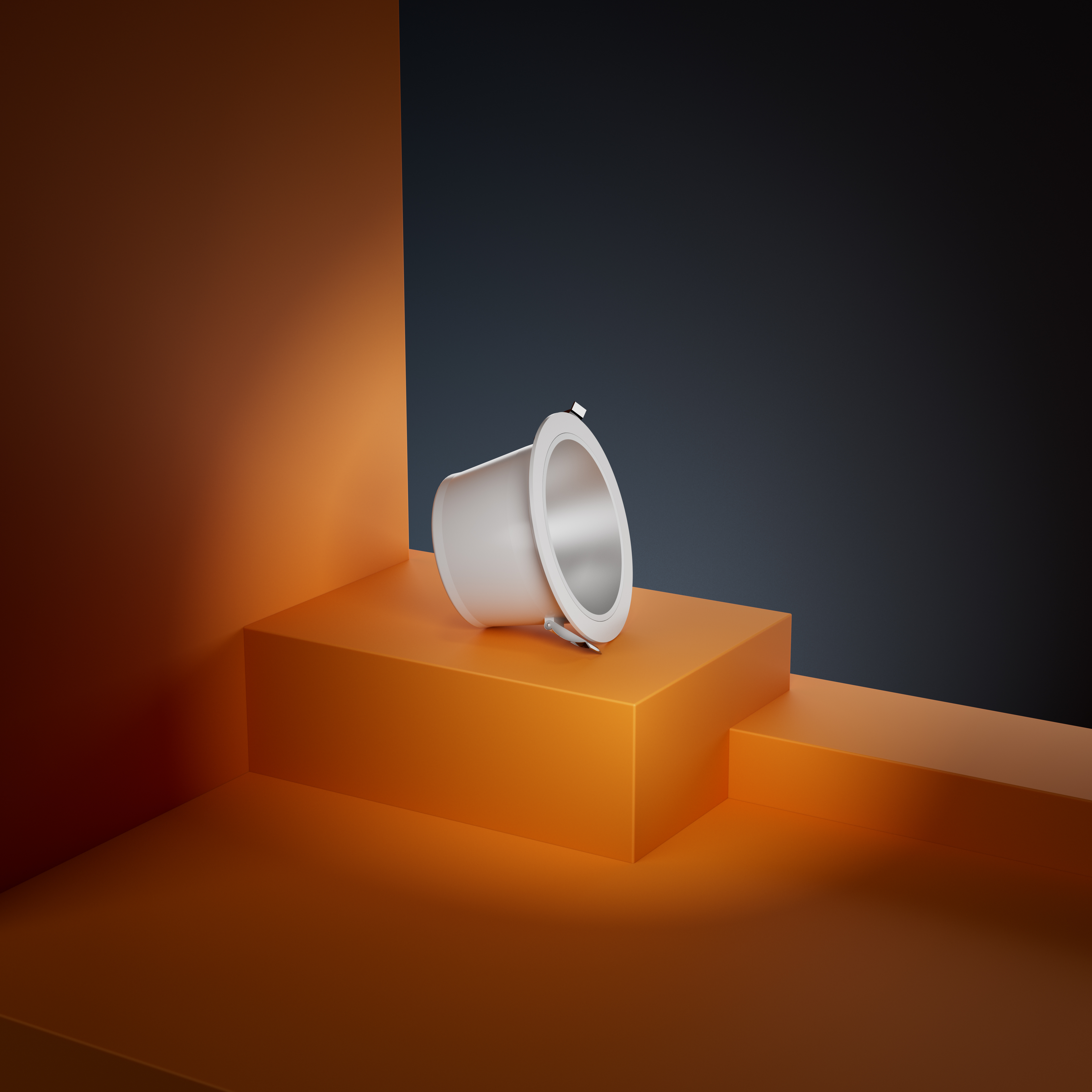

The Room Product Setup Singles DOWNLIGHT HCL
