DOWNLIGHT UNIVERSAL
DL UNIV D200 V 18W ML 83040 WT
GTIN: 4099854541094
Vouwdoos / 1
Alle pakketten weergeven
5 jaar garantie
PRODUCTGEGEVENS
Productvoordelen
- De oplossing voor comfortabele renovatie: universele montage in bestaande plafonduitsparingen
- Zeer veelzijdig dankzij selecteerbare CCT- en vermogensstappen (Multi Colour / Multi Lumen)
- Eenvoudige installatie dankzij geïntegreerde driver
- Energiebesparing dankzij een hoge systeemefficiëntie: tot 145 lm / W
- Zeer homogene lichtverdeling
- Verdere varianten met DALI-2 driver en sensor beschikbaar
Toepassingsgebieden
- Directe vervanging voor inbouwarmaturen met fluorescentielampen
- Ontvangstruimtes, foyers, gangen, gemeenschappelijke ruimtes
Productkenmerken
- Multi Colour-functie: 3.000 K en 4.000 K
- Multi Lumen functie: 2 vermogensstanden selecteerbaar
- Multi Cut-out: verstelbare montageveren voor plafonduitsparingen van 65 mm tot 260 mm
- Verkrijgbaar in twee maten: 200 mm en 300 mm diameter
- Hoge kleurconsistentie: < 4 SDCM
- Beschermingstype: IP44 (kamerzijde)
- Geschikt voor doorvoerbedrading
- Levensduur (L80/B10): tot 50.000 uur (bij 25°C)
Technische uitrusting
- Extra afdekringen apart verkrijgbaar in ronde vorm en in verschillende kleuren
- Inclusief veiligheidskoord
Veiligheidsadvies
- Alle elektrische aansluitingen moeten door een installateur worden gemaakt.
- Let op, risico op elektrische schokken.
- De armaturen zijn niet geschikt om te worden afgedekt met thermisch geïsoleerd materiaal.
Referenties / Links
- Voor garantie zie www.benelux.ledvance.com/garantie
ELEKTRISCHE GEGEVENS
| Nominale vermogen | 18 W / 9 W |
| Nominale spanning | 220…240 V |
| Netfrequentie | 50…60 Hz |
| Nominale stroom | 79 mA |
| Inschakelstroom | 17.4 A |
| Inschakelstroomtijd Th50 | 1.8 µs |
| Max. armaturen op stroomonderbreke B16 A | 42 |
| Max. aantal armaturen per leidingbeveiligingsschakelaar C10 | 34 |
| Max. aantal armaturen per leidingbeveiligingsschakelaar C16 | 54 |
| Arbeidsfactor λ | 0,9 |
| Totale harmonische vervorming | < 40 % |
| Veiligheidsklasse | II |
| Bedrijfsmodus | Integrated LED driver |
Fotometrische gegevens
| Lichtstroom | 2420 lm / 2300 lm / 1260 lm / 1200 lm |
| Lichtstroom efficiëntie | 135 lm/W / 130 lm/W / 140 lm/W |
| Kleurtemperatuur | 3000 K / 4000 K |
| Referentieregelaar instelling van ingebouwde lichtbron (Kelvin) | 4000 K |
| Lichtkleur | Warm White, Koel wit |
| Kleurweergave-index Ra | > 80 |
| Standaardafwijking van kleurproeven | < 4 sdcm |
| Flikkervrij | Ja |
| Flikkerwaarde Pst LM | <1 |
| Stroboscoopeffect waarde SVM | <0.4 |
| Fotobiologische veiligheidsgroep EN62778 | RG0 |
| Stralingshoek | 110 ° |
Adjustable attributes
| Nominale vermogen | Kleurtemperatuur | Lichtstroom | Lichtstroom efficiëntie |
|---|---|---|---|
| 18 W | 3000 K | 2300 lm | 130 lm/W |
| 18 W | 4000 K | 2420 lm | 140 lm/W |
| 9 W | 3000 K | 1200 lm | 135 lm/W |
| 9 W | 4000 K | 1260 lm | 140 lm/W |
AFMETINGEN & GEWICHT
| Diameter | 217,00 mm |
| Hoogte | 22,00 mm |
| Product gewicht | 445,00 g |
MATERIALEN & KLEUREN
| Kleur van het product | Wit |
| Kleur behuizing | Wit |
| RAL nummer [PIM] | RAL 9003 |
| Body materiaal | Polycarbonate (PC) |
| Glow Wire Test volgens IEC 60695-2-12 | 650 °C |
| Kwikgehalte | 0.0 mg |
TOEPASSING & MONTAGE
| Omgevingstemperatuur bereik | -20…+40 °C |
| Opslagtemperatuur | -20…+80 °C |
| Type aansluiting | Schroefloze terminal |
| Type bescherming | IP44/IP20 |
| Beschermklasse IK ( Schok bestendi [PIM] | IK03 |
| Dimbaar | Nee |
| Montagetype | Opbouw/inbouw |
| Montagelocatie | Plafond |
| Toepassingsomgeving | Indoor |
| Diameter inbouw opening | 65…185 mm |
| Inbouwdiepte | 22,0 mm |
| Instelbaar | Nee |
| Met lichtbron | Ja |
| Vervangbare lichtbron | Nee |
Levensduur
| Levensduur L70/B50 @ 25 °C | 100000 h 1) |
| Levensduur L80/B10 @ 25 °C | 50000 h 1) |
| Levensduur L90/B10 @ 25 °C | 40000 h |
| Aantal schakelcycli | 25000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
VOORSCHAKELAPPARATUUR
| Uitgangsstroom: | 190mA / 100 mA |
| E-VSA - Uitgangsrimpelstroom | < 10 % |
NOODVERLICHTING
| Type noodbedieningstest | Geen |
CERTIFICATEN & NORMEN
| Normen | CE, ENEC, UKCA, EAC |
| Gelimiteerde oppervlaktetemperatuur | Nee |
| Balschot veilig | Nee |
| Vervangbare LED module | Niet vervangbaar |
AANVULLENDE PRODUCTGEGEVENS
| Toegevoegde functie | MULTI SELECT |
PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN
| Minimumpercentage gerecycled materiaal in verpakking | 80 % 1) |
| Minimumpercentage gerecycled materiaal in het product | 0 % 1) |
| Recyclebaarheid van het product | Meestal recyclebaar product 1) |
| Recyclebaarheid van de verpakking | Meestal recyclebare verpakking 1) |
| Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1% | Nee |
| Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1% | Ja |
| Lijst van zeer zorgwekkende stoffen in concentraties van meer dan 0,1% in massapercentage | Lead (7439-92-1), Tripnehyl Phosphate (115-86-6) |
1) Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)
| Productcode | Verpakkingseenheid (stuks per verpakking) | Afmetingen (lengte x breedte x hoogte) | Brutogewicht | Volume |
|---|---|---|---|---|
| 4099854541094 | Vouwdoos 1 |
235 mm x 225 mm x 60 mm | 562.00 g | 3.17 dm³ |
| 4099854541100 | Verzenddoos 14 |
489 mm x 447 mm x 252 mm | 8880.00 g | 55.08 dm³ |
| Product afbeelding | Naam product | EAN |
|---|---|---|
|
DL UNIV RING D200 BK | 4099854541452 |
|
DL UNIV RING D200 BN | 4099854541476 |
Gebruiksaanwijzing / veiligheidsinstructies
G11249993 DOWNLIGHT UNIVERSAL
G11249993 DOWNLIGHT UNIVERSAL
Juridische informatie
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Juridische informatie
Safety Insert G11207793
Safety Insert G11207793
Juridische informatie
G11252354 Light source insert
G11252354 Light source insert
Juridische informatie
Legal insert DL UNIV
Legal insert DL UNIV
Conformiteitsverklaringen
CE declaration DL UNIV
CE declaration DL UNIV

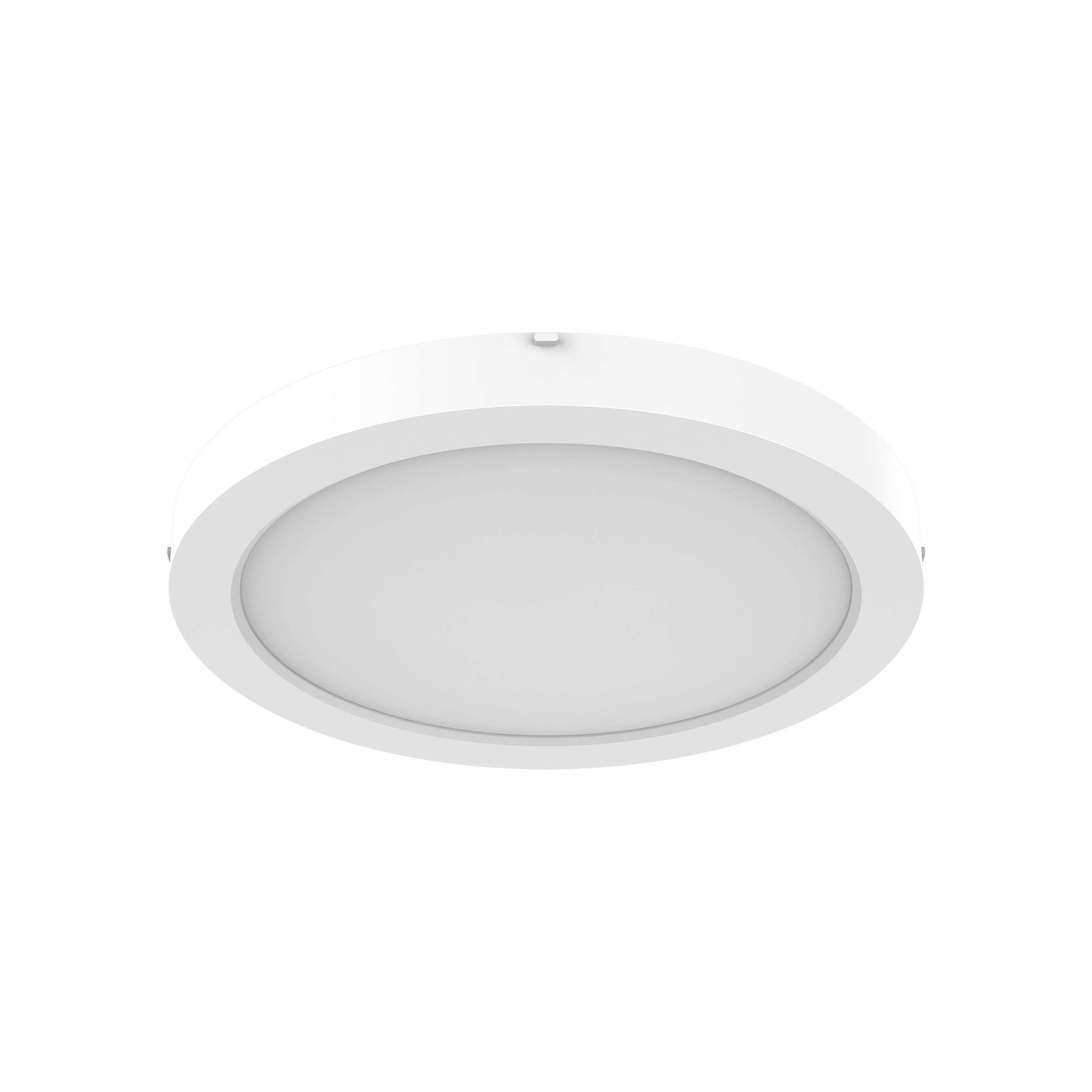

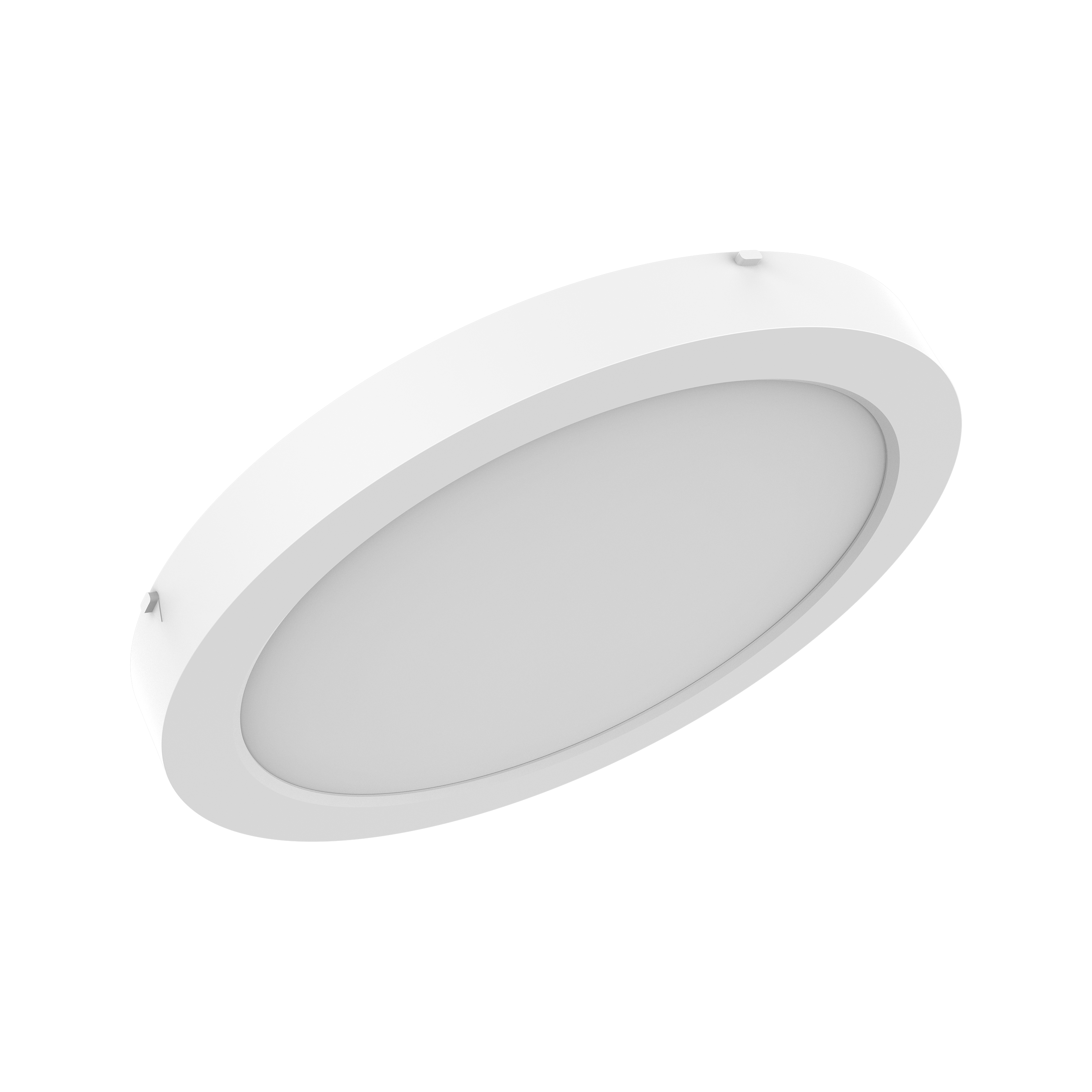

Productafbeelding: witte achtergrond, diagonaal
DL UNIV V ML 83040 WT
DL UNIV V ML 83040 WT

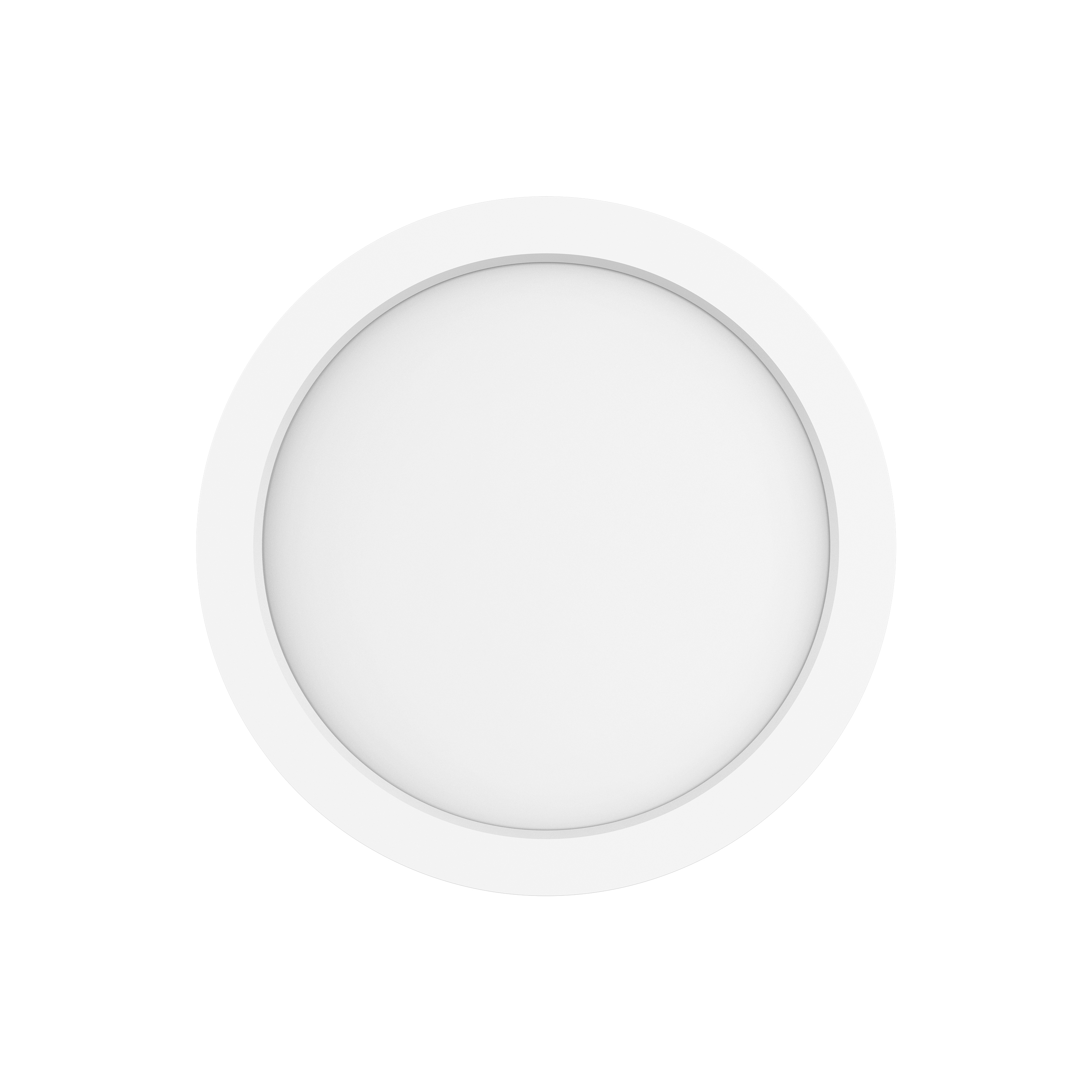

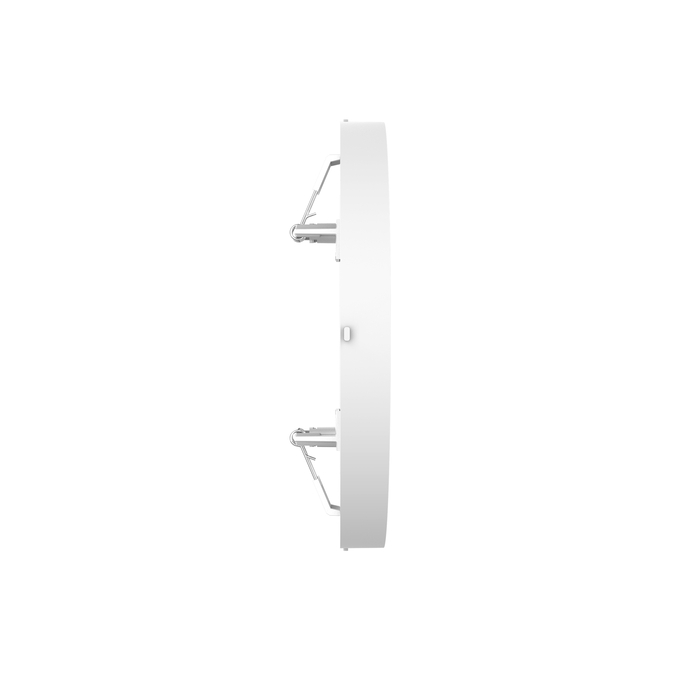

Productafbeelding: witte achtergrond, horizontaal
DL UNIV V ML 83040 WT
DL UNIV V ML 83040 WT

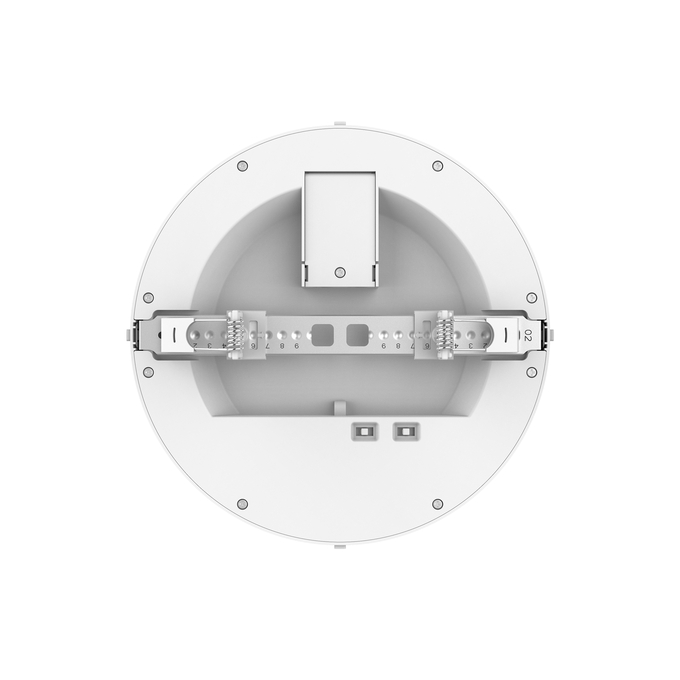

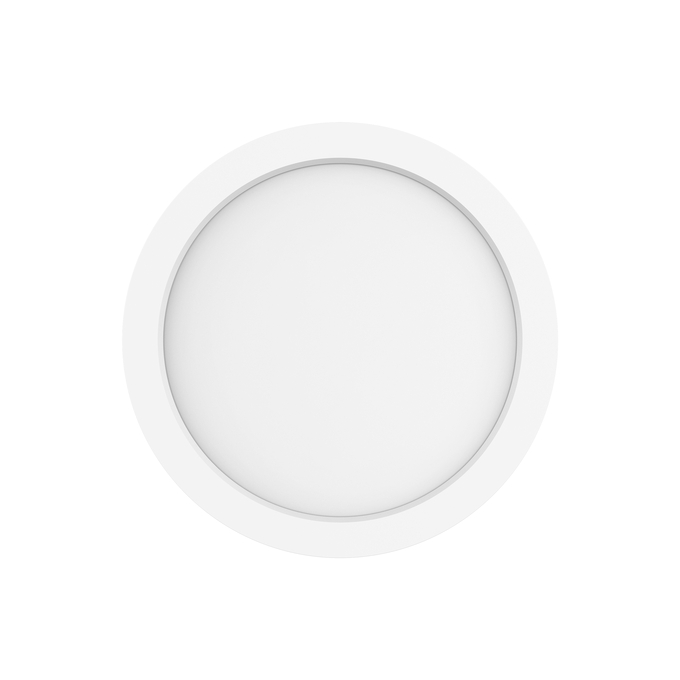

Productafbeelding: witte achtergrond, rechtop
DL UNIV V ML 83040 WT
DL UNIV V ML 83040 WT

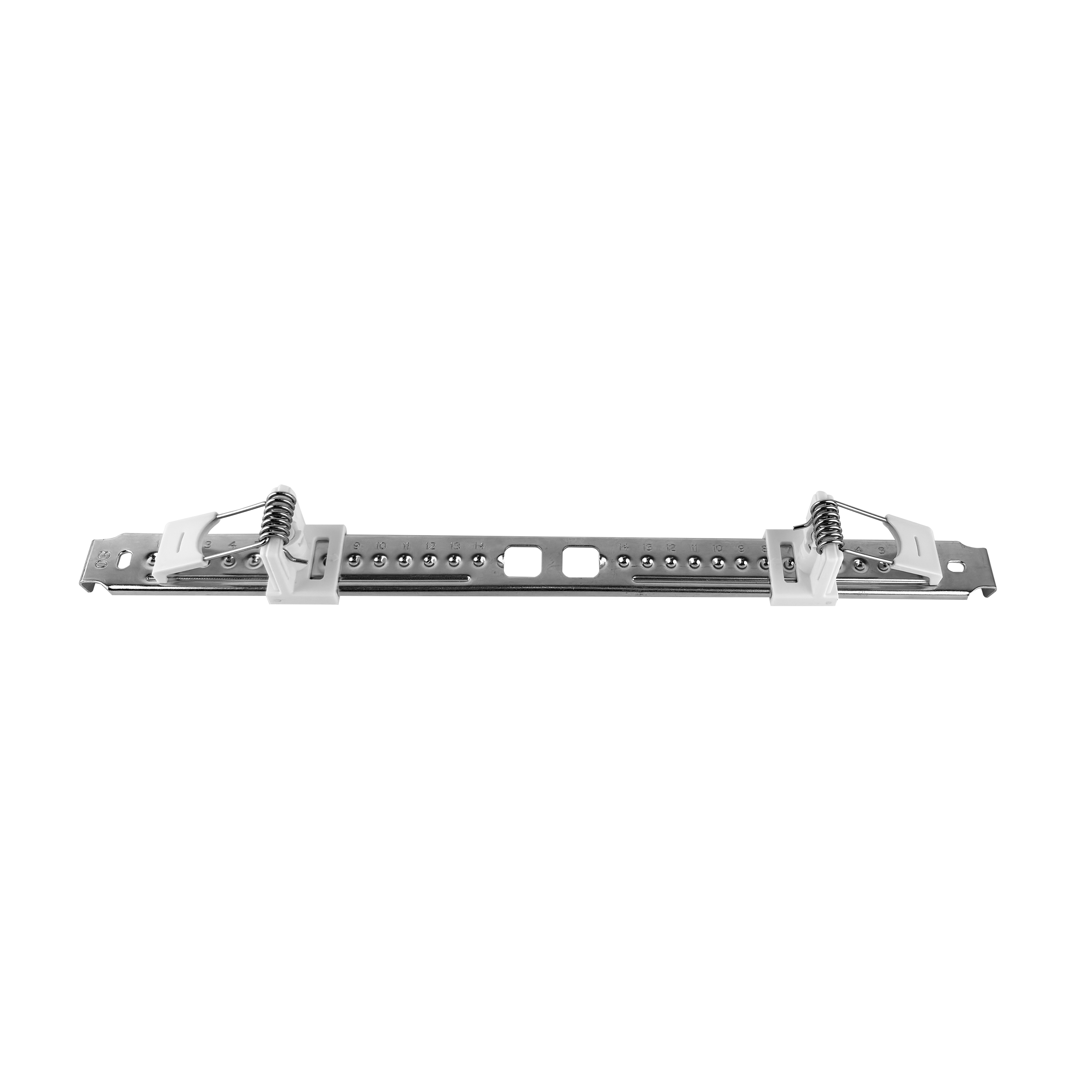

Productafbeelding: witte achtergrond, met accessoire, alternatieve afbeelding
DL UNIV V ML 83040 WT
DL UNIV V ML 83040 WT

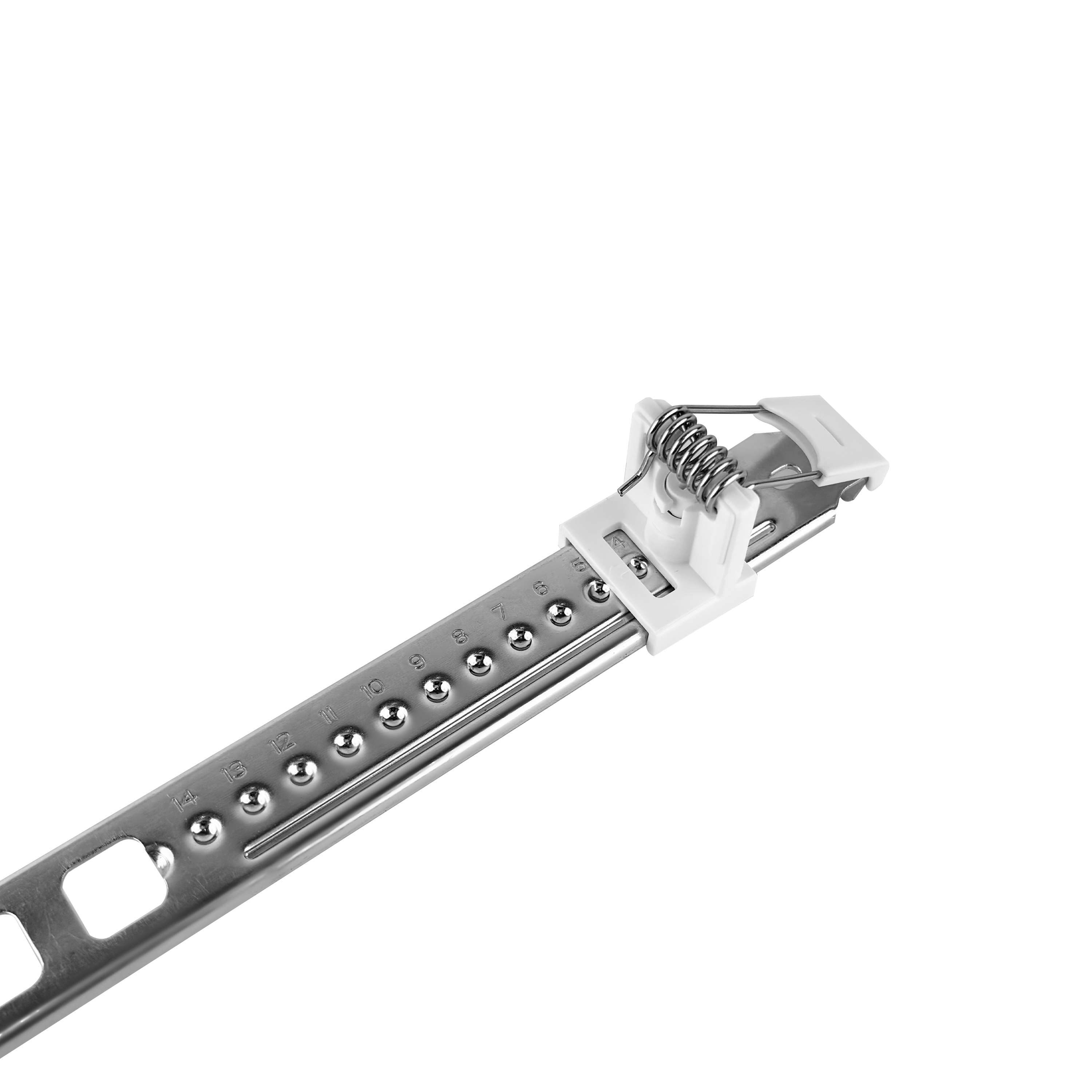

Productafbeelding: witte achtergrond, met accessoire, alternatieve afbeelding
DL UNIV V ML 83040 WT
DL UNIV V ML 83040 WT

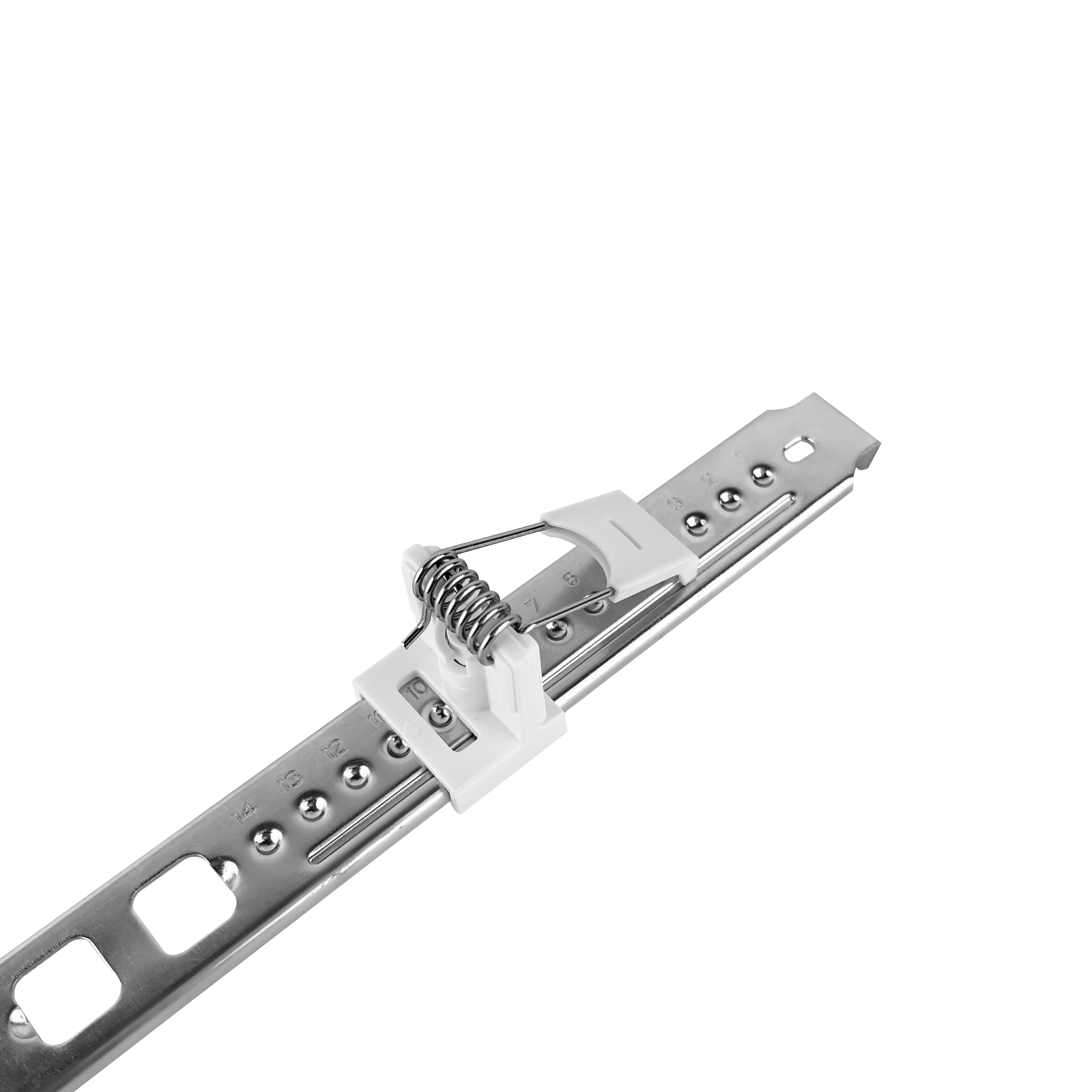

Productafbeelding: witte achtergrond, met accessoire, alternatieve afbeelding
DL UNIV V ML 83040 WT
DL UNIV V ML 83040 WT
Productlijntekening met letters
DL UNIV D200 V 18W ML 83040 WT
DL UNIV D200 V 18W ML 83040 WT
Productlijntekening met cijfers
DL UNIV D200 V 18W ML 83040 WT
DL UNIV D200 V 18W ML 83040 WT
Productlijntekening - technisch
DL UNIV D200 V 18W ML 83040 WT
DL UNIV D200 V 18W ML 83040 WT
IES-bestand (IES)
DL UNIV D200 V 18W MS 830 WT LEDV
DL UNIV D200 V 18W MS 830 WT LEDV
IES-bestand (IES)
DL UNIV D200 V 18W MS 840 WT LEDV
DL UNIV D200 V 18W MS 840 WT LEDV
LDT-bestand (Eulumdat)
DL UNIV D200 V 18W MS 830 WT LEDV
DL UNIV D200 V 18W MS 830 WT LEDV
LDT-bestand (Eulumdat)
DL UNIV D200 V 18W MS 840 WT LEDV
DL UNIV D200 V 18W MS 840 WT LEDV
UGR-bestand (UGR-tabel)
DL UNIV D200 V 18W MS 830 WT LEDV
DL UNIV D200 V 18W MS 830 WT LEDV
UGR-bestand (UGR-tabel)
DL UNIV D200 V 18W MS 840 WT LEDV
DL UNIV D200 V 18W MS 840 WT LEDV
Lichtverdelingscurve type kegel
DL UNIV D200 V 18W MS 830 WT LEDV
DL UNIV D200 V 18W MS 830 WT LEDV
Lichtverdelingscurve type kegel
DL UNIV D200 V 18W MS 840 WT LEDV
DL UNIV D200 V 18W MS 840 WT LEDV
Lichtverdelingscurve type polair
DL UNIV D200 V 18W MS 830 WT LEDV
DL UNIV D200 V 18W MS 830 WT LEDV
Lichtverdelingscurve type polair
DL UNIV D200 V 18W MS 840 WT LEDV
DL UNIV D200 V 18W MS 840 WT LEDV
BIM Revit 3D
Downlight-Universal
Downlight-Universal
CAD STEP 3D
DL UNIV D200
DL UNIV D200
Toepassingsafbeeldingen
The Room Product Setup Singles DOWNLIGHT UNIVERSAL
The Room Product Setup Singles DOWNLIGHT UNIVERSAL
Toepassingsafbeeldingen
The Room Product Setup Comb FULL SORTIMENT
The Room Product Setup Comb FULL SORTIMENT
| EAN | SEG-nummer | STK-nummer | EFO-Nr. |
|---|---|---|---|
| 4099854541094 | 7478242 | 941471860 | 3240869 |
